【一顆晶片，是怎麼被化學品一層一層做出來的？】
一顆晶片，是怎麼被化學品一層一層做出來的？
微小的化學，推動更大的未來 ｜ 半導體製程 × 化學品應用深度解析
半導體製造不只是曝光機、蝕刻機與鍍膜設備的集合。
從晶圓表面清洗、薄膜沉積、黃光微影，到金屬互連、CMP 與先進封裝，幾乎每一個步驟，都需要不同純度與功能的化學品參與。
其中，隨著元件結構走向 FinFET、GAA、3D NAND 與高深寬比結構，能夠進行原子級膜厚控制的：
Atomic Layer Deposition｜ALD｜原子層沉積

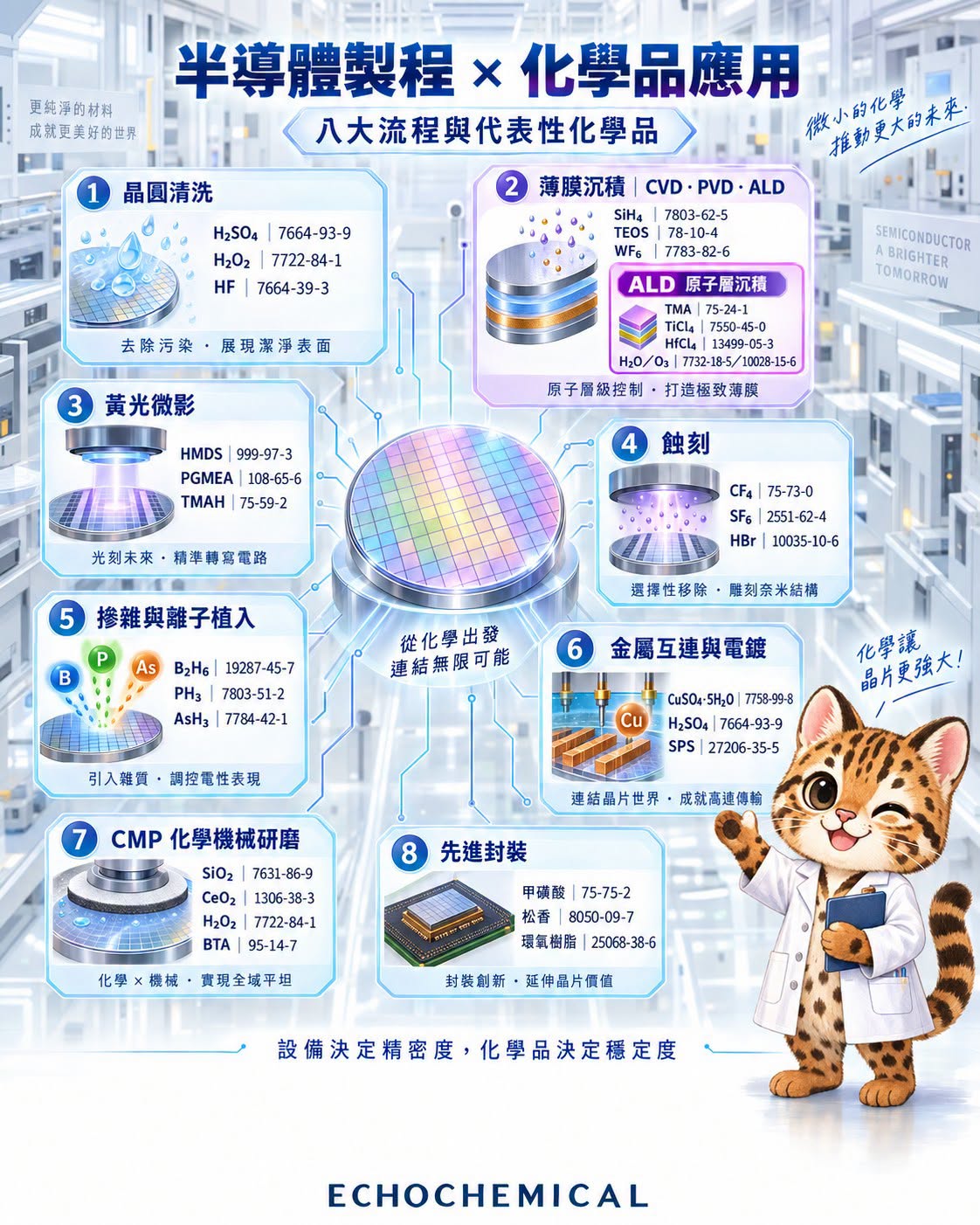

也成為先進半導體製程的重要技術。以下一次看懂 8 大製程與常見化學品。
① Wafer Cleaning｜晶圓清洗
晶圓進入製程前，必須先去除表面的有機物、微粒、金屬離子與自然氧化層。這些化學品可組成 SPM、SC-1、SC-2、DHF 等清洗系統，分別處理有機污染、微粒、金屬離子及氧化層。
② Thin Film Deposition｜薄膜沉積
晶片是由多層導電膜、介電膜、阻障層與功能材料堆疊而成，常見沉積技術包括：
- CVD｜化學氣相沉積
- PVD｜物理氣相沉積
- ALD｜原子層沉積
常見化學品與前驅物包括：
■ ALD 為什麼特別重要？
ALD 利用兩種或多種前驅物依序進入反應腔體，讓材料在表面發生具有自限性的反應。它不是一次沉積很厚，而是：
透過循環反應，將薄膜逐層堆疊。
常見 ALD 前驅物與反應物包括：
例如 TMA 搭配水或臭氧，可用於形成 Al₂O₃ 薄膜；HfCl₄ 等含鉿前驅物則可用於製備高介電常數材料。
ALD 的優勢在於：膜厚控制精準、均勻性高、步階覆蓋性佳，適合奈米結構與高深寬比孔洞。
③ Photolithography｜黃光微影
黃光製程負責把電路圖形轉移到晶圓表面，主要步驟包括表面處理、塗布光阻、軟烤、曝光、顯影與去除光阻。HMDS 可改善光阻附著性；PGME／PGMEA 常用於光阻與清洗配方；TMAH 則是常見顯影液成分。
④ Etching｜蝕刻
曝光與顯影完成後，需要將未受光阻保護的材料選擇性移除，形成線路、溝槽與孔洞。
乾式蝕刻常見：
濕式蝕刻則可能使用：
⑤ Doping & Ion Implantation｜摻雜與離子植入
純矽本身的導電能力有限，因此需要導入硼、磷、砷等元素，形成 P 型或 N 型半導體區域。這些物質多具有高度毒性或反應性，必須搭配嚴格的氣體供應、洩漏偵測與安全管理系統。
⑥ Metallization & Electroplating｜金屬互連與電鍍
電晶體完成後，需要利用銅、鋁、鎢等材料建立導電線路，把數十億個元件彼此連接。
銅電鍍除了銅離子來源，電鍍液還需要加速劑、抑制劑、整平劑與潤濕劑，才能控制 Via 與溝槽內的銅沉積形貌。
⑦ CMP｜Chemical Mechanical Planarization｜化學機械研磨
每完成一層結構後，晶圓表面可能出現高低差。CMP 結合化學反應與機械研磨，使表面重新平坦，才能繼續進行下一層製程。
CMP Slurry 不只是研磨粉體，還可能包含氧化劑、錯合劑、腐蝕抑制劑、界面活性劑及 pH 調整劑。
⑧ Advanced Packaging｜先進封裝
晶片完成後，還需要經過凸塊、RDL 再佈線、晶片接合、底部填充與封裝保護。
PI、PBO、乾膜光阻、底部填充膠、助焊劑與環氧封裝材料，多半是由多種樹脂、溶劑、填料與添加劑組成的複合配方，因此不一定只有一個 CAS No.。常見材料包括：
■ 一句話理解：
設備決定製程可以做到多精密，化學品則決定每一個步驟能不能穩定重現。
在奈米尺度下，化學品管理的不只是純度，還包括：
金屬離子、微粒、水分、酸鹼度、批次一致性、保存條件與供應穩定性。
微量污染或配方波動，都可能影響晶圓良率與元件可靠度。
更純淨的材料，成就更美好的世界。
