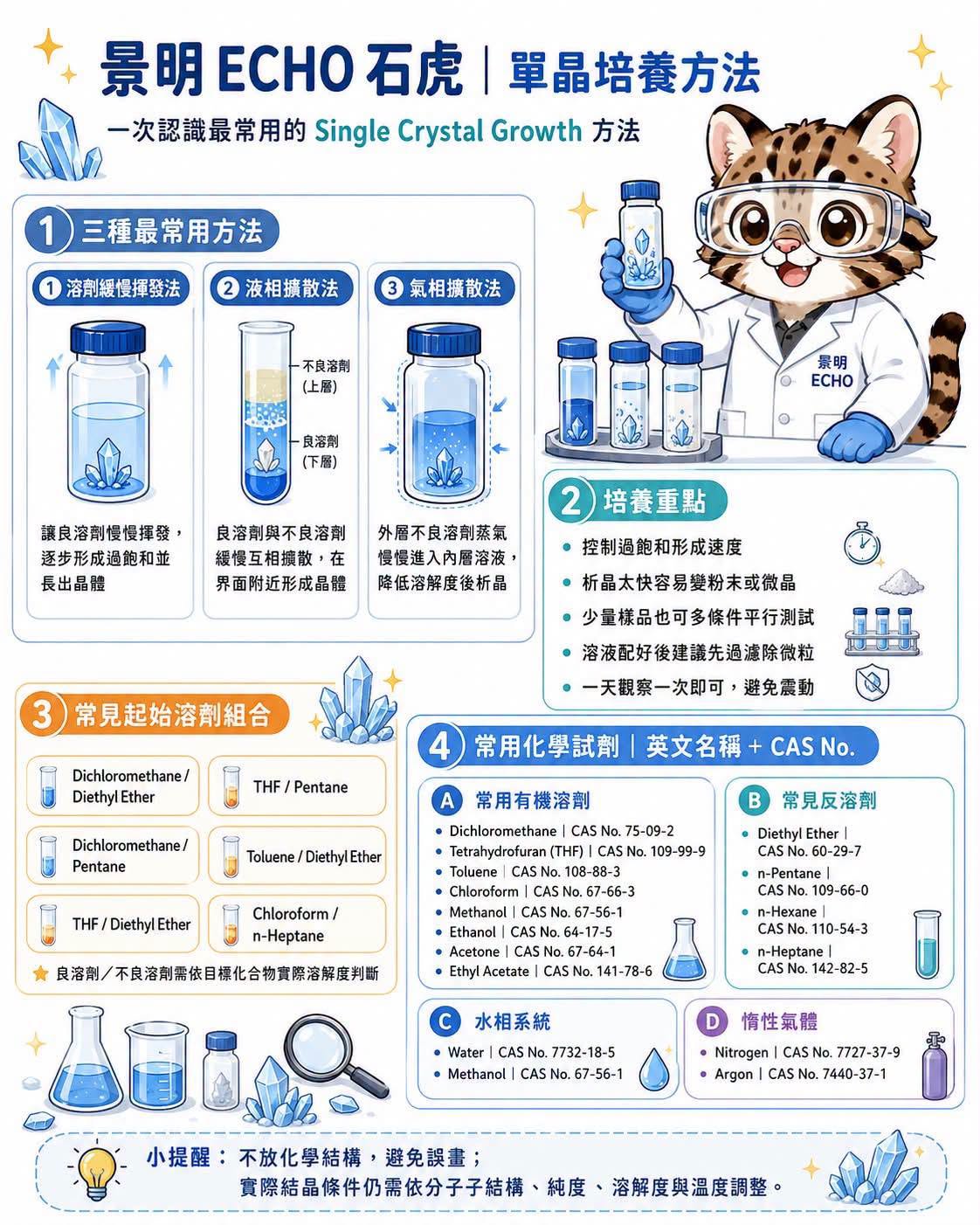

【單晶怎麼養出來？｜一次認識實驗室最常用的單晶培養方法】

做完有機合成、配位化學或材料研究後，如果想真正確認：

• 原子到底怎麼排列？
• 分子的立體構型是什麼？
• 金屬中心的配位環境如何？
• 分子之間有哪些氫鍵與堆疊作用？

很重要的一項分析工具就是：
Single-Crystal X-ray Diffraction（單晶 X 光繞射｜SCXRD）

但在送進儀器之前，研究者往往先要面對最現實的一關：「單晶到底要怎麼養？」

單晶培養沒有一套適合所有化合物的固定配方。真正的核心其實是：控制過飽和形成的速度，讓分子有足夠時間排列成規則晶格。

如果過飽和形成太快，很容易得到：粉末、微晶、絮狀沉澱、大量小晶體，而不是適合 SCXRD 的單晶。

因此，長單晶通常不是「越快析出越好」，而是「析出得剛剛好」。

■ 01｜Solvent Slow Evaporation 溶劑緩慢揮發法

這是最直覺的單晶培養方法之一。

先找到能溶解化合物的 Good Solvent（良溶劑），製成乾淨、接近飽和或適當濃度的溶液，再讓溶劑慢慢揮發。

隨著溶劑量逐漸減少，溶液濃度增加：
Unsaturated → Saturated → Supersaturated → Nucleation（成核） → Crystal Growth（晶體生長）

如果揮發速度控制得好，就可能得到尺寸較大、晶格較完整的單晶。因此常見做法並不是把容器完全敞開，而是採用：

• ✓ 小開口
• ✓ 半密封
• ✓ 針孔
• ✓ 緩慢透氣以降低揮發速度

■ 02｜Liquid–Liquid Diffusion 液相擴散法

如果樣品量比較少，液相擴散是一個非常值得嘗試的方法。

基本概念：先把化合物溶解在 Good Solvent（良溶劑），再非常緩慢地加入 Poor Solvent / Antisolvent（不良溶劑／反溶劑），並盡量保持兩層界面。

例如：

• Dichloromethane ＋ Diethyl Ether
• THF ＋ Pentane

一開始不要把兩層劇烈混合。隨著兩種溶劑慢慢互相擴散，化合物的溶解度逐漸降低，便可能在液－液界面附近慢慢形成晶體。

這種方法最大的特色就是：用「擴散速度」控制過飽和形成速度。

■ 03｜Vapor Diffusion 氣相擴散法

另一個非常經典的方法，是把裝有「化合物＋良溶劑」的小容器，放進裝有高揮發性 Poor Solvent（不良溶劑）的大密閉容器中。

系統配置範例：

• 內層：化合物 / Dichloromethane
• 外層：Pentane

外層溶劑慢慢揮發，蒸氣進入內層溶液，改變溶劑組成並降低化合物溶解度。整個過程非常緩慢，因此常能得到品質不錯的晶體。

核心差異：液相擴散靠「液體慢慢混」，氣相擴散靠「蒸氣慢慢進去」。

■ 04｜Cooling Crystallization 降溫結晶法

有些化合物在高溫時溶解度高、低溫時溶解度低，就可以利用溫度改變控制結晶。

例如先在室溫或稍高溫度得到澄清溶液，再逐步降低溫度：

室溫 → 4°C → 0°C → 更低溫

注意：不是越冷越好。如果一開始直接丟進很低溫的環境，溶解度突然大幅下降，可能瞬間產生大量晶核，最後得到的反而是一堆小晶體。

因此，Slow Cooling（緩慢降溫）通常比快速冷凍更有利於大型晶體生長。

■ 05｜單晶培養前，樣品處理其實非常重要

很多單晶養不好的原因，未必是「這個分子不能結晶」，而可能是溶液裡存在：

不溶物、灰塵、微粒、副產物、鹽類、分解物

這些雜質都可能形成 Heterogeneous Nucleation Site（異相成核點），造成大量不受控制的晶核。

所以配好晶體培養液後，通常會先使用適合的小型過濾方式把懸浮微粒去除。尤其樣品只有幾 mg 時，還必須同時考慮過濾造成的樣品損失。

■ 06｜樣品少，也可以養單晶（平行篩選策略）

單晶培養不一定需要大量樣品。實務上常會採取「少量 × 多條件平行篩選」，而不是「大量 × 單一條件豪賭」。

例如有 50 mg 樣品，與其做 25 mg × 2 種條件，不如考慮 5 mg × 10 種條件，同時測試：

• ✓ 不同良溶劑
• ✓ 不同反溶劑
• ✓ 不同混合比例
• ✓ 不同濃度
• ✓ 不同溫度
• ✓ 不同擴散速度

因為單晶培養本質上也是一個 Crystallization Screening（結晶條件篩選）的過程。

■ 07｜記錄條件，可能比「養出來」還重要

單晶培養常常不是第一次就成功。因此建議至少完整記錄：

因為最後就算真的得到漂亮晶體，進行結構解析時也可能需要知道晶體到底是從哪一個溶劑系統長出來的。部分晶體還可能形成 Solvate（溶劑合物），因此溶劑資訊非常重要。

■ 08｜沒有晶體，可以怎麼調整？

■ 09｜常見的單晶溶劑組合

以下是實驗室中可以作為起始篩選方向的組合：

特別注意：Good Solvent 與 Poor Solvent 並不是固定身分。同一個溶劑，對 A 化合物可能是良溶劑，對 B 化合物卻可能是不良溶劑。

所以真正要看的不是「誰比較極性？」，而是「我的化合物在裡面到底溶不溶？」

■ 10｜Air-Sensitive Compounds 空氣／水分敏感化合物處理

對某些 Organometallic Compounds（金屬有機化合物） 或 Air-Sensitive Complexes（空氣敏感配合物），單晶培養還必須嚴格控制 Oxygen（氧氣） 與 Moisture（水分）。

通常需要搭配：

• ✓ Schlenk Techniques
• ✓ Glovebox
• ✓ Dry Solvents
• ✓ Nitrogen
• ✓ Argon

並在惰性氣氛中完成：溶解、分層、擴散、降溫、晶體保存、取晶與送測。

因為有時候：晶體真的長出來了，但一接觸空氣，它也真的沒了。

① 常用有機溶劑

② 常見反溶劑／低溶解度溶劑

③ 水相系統

例如部分化合物可以嘗試：Water / Methanol。但兩者誰是主要溶劑、如何形成過飽和，仍須依實際化合物的溶解度行為判斷。

④ 無水無氧操作常用氣體

可用於建立惰性氣氛，降低氧氣與水分對敏感樣品的影響。

💡 最後記住一個觀念：

Single Crystal Growth（單晶培養） 真正控制的不是：「怎麼把化合物沉澱出來？」而是：「怎麼讓它足夠慢地離開溶液，並有時間按照晶格一顆一顆排列整齊。」

沉澱很快，不代表晶體會漂亮。有時候實驗室最需要的，不是再多加一滴試劑，而是：放著，不要碰它。

※ 實際結晶條件會受到分子結構、純度、溶解度、溶劑、溫度、濃度與晶型等因素影響；上述溶劑組合適合作為條件篩選起點，不代表適用於所有化合物。涉及易燃、有毒、過氧化物形成性溶劑及空氣／水分敏感物質時，應依 SDS 與實驗室安全規範操作。

專業提供高純度有機溶劑、無水溶劑及分析試劑，支援您的合成與單晶繞射分析研究。
如需化學品諮詢或大量訂購，歡迎隨時聯繫景明化工團隊。
