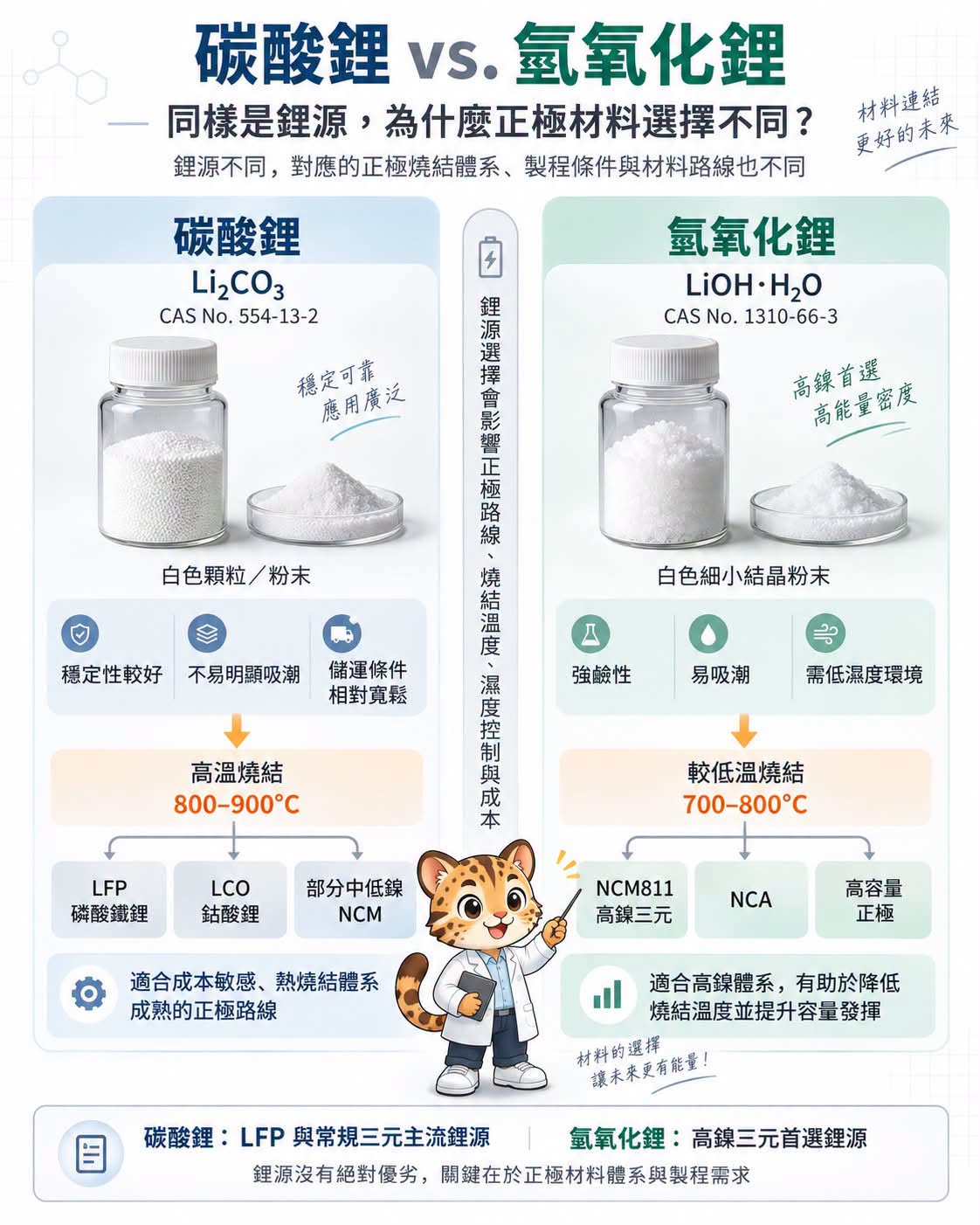

【碳酸鋰 vs. 氫氧化鋰｜同樣是鋰源，為什麼正極材料選擇不同？】
【碳酸鋰 vs. 氫氧化鋰｜同樣是鋰源，為什麼正極材料選擇不同？】
碳酸鋰（Li₂CO₃）：化學穩定與成熟製程路線
Lithium carbonate｜碳酸鋰｜CAS No. 554-13-2 化學性質相對穩定，吸濕性較低，儲存與操作條件也相對寬鬆，因此長期以來廣泛應用於鋰電池材料製造。以正極材料來看，碳酸鋰常見於 LFP｜磷酸鐵鋰、LCO｜鈷酸鋰，以及部分中低鎳 NCM 三元材料等體系。使用碳酸鋰時通常需要較高的反應與燒結溫度，製程可能落在約 800～900°C 的區間，因此特別適合製程成熟、成本敏感，以及對高溫燒結接受度較高的材料路線。
一水合氫氧化鋰（LiOH·H₂O）：高活性與高鎳正極核心
另一邊，Lithium hydroxide monohydrate｜一水合氫氧化鋰｜CAS No. 1310-66-3 反應活性較高，能在相對較低的溫度下與鎳、鈷、錳等前驅物進行反應，因此在高鎳正極材料中格外重要。像是 NCM811、NCA，以及其他高鎳三元正極材料，通常更傾向使用氫氧化鋰作為鋰源，燒結溫度可控制在約 700～800°C。較低的製程溫度，有助於降低高鎳材料在高溫下可能出現的結構劣化與鋰損失，對容量與材料性能控制相當重要。
不過，氫氧化鋰的操作要求也比較高。它具有較強鹼性，而且容易吸濕，也容易與空氣中的 CO₂ 反應形成碳酸鹽，所以從原料儲存、開封、秤料到製程環境，都需要更嚴格的濕度與污染控制。換句話說，碳酸鋰的優勢在於穩定、好保存、供應與製程成熟；氫氧化鋰的優勢則是反應活性高、適合較低溫燒結，更符合高鎳正極的製程需求。
如果簡單整理目前常見的材料搭配，可以這樣理解：
Li₂CO₃｜碳酸鋰｜CAS No. 554-13-2
LiOH·H₂O｜一水合氫氧化鋰｜CAS No. 1310-66-3
因此，鋰源選擇並不是「碳酸鋰與氫氧化鋰二選一」這麼簡單，而是要一起考量：
隨著電動車對高能量密度與長續航的需求提升，高鎳正極材料帶動了電池級氫氧化鋰的需求；而在儲能、入門型電動車與強調成本及循環壽命的市場中，LFP 持續成長，也讓碳酸鋰仍然占有非常重要的位置。
所以與其問：
「碳酸鋰跟氫氧化鋰，哪一個比較好？」
更精確的問題應該是：
「你的正極材料體系，需要哪一種鋰源？」
因為從鋰源開始，後面的燒結條件、材料結構，甚至整顆電池的性能方向，就已經開始不同了。
